Les vannes à diaphragme Mucon sont des vannes de régulation et d’obturation pour les poudres, pulvérulents, granulés..., secs ou légèrement humides. Ces vannes peuvent être manuelles, motorisées ou pneumatiques. Mucon propose aussi des vannes Papillon, Guillotine, obturateurs à disque et aides à l'écoulement.

Les vannes à diaphragme Mucon
  1. La meilleure pompe pour votre application/
  2. Pompes/
  3. Mucon

Vanne Mucon AD

La vanne à diaphragme AD est la plus populaire de la gamme de vannes à commande manuelle de Mucon. La vanne AD est une vanne à diaphragme idéale pour les applications en ligne sans fuite vers l'atmosphère.

Construction

Toutes les parties du corps sont fabriquées en aluminium La poignée pour les tailles jusqu'à un diamètre de 200mm est en bronze. Pour les vannes de diamètres supérieurs à 200 mm, elles sont en aluminium / zinc. Les diaphragmes en nylon et les vis en acier inoxydable 316 sont utilisés pour lutter contre la corrosion Les tailles de 380mm et 450mm ont un volant à main en standard

Caractéristiques

La double membrane signifie qu'elle est idéale pour les applications en ligne sans fuite de matière dans l'atmosphère Construction robuste pour les utilisations moyennes et lourdes, transport de matériaux jusqu'à 1600 Kg / m³. L’ajustement de la vanne en place réduit le temps de maintenance. Sa conception éprouvée est adaptée pour une utilisation fréquente. Notre large gamme de diaphragmes peut convenir pour une vaste gamme d'applications
Diamètre nominal de 80mm à 450mm

Applications des vannes à diaphragme Mucon AD

VANNE MUCON A2P

La toute dernière technologie de vannes à diaphragme motorisée ADP. La vanne est équipée d’un moteur pneumatique ou électrique destinée à des applications légères à moyennes, avec un design compact et une construction robuste pour un fonctionnement fréquent.

Construction

Corps en aluminium et zinc
Couvercle en ABS et joint silicone bleu

Caractéristiques

Diaphragme double pour des applications en ligne et sans fuite vers l’atmosphère
Adaptée pour des produits lourds jusqu’à 1 600 kg /m³
Fonctionnement rapide – Capable de s’ouvrir et de se fermer en une seconde
Entraînement par courroie pour un fonctionnement discret
Anneau d’entraînement sur roulement pour un fonctionnement doux.
Etanchéité par joint contre l’intrusion de poussière
Conception compacte et discrète
Contacts de proximité électriques ouvert/intermédiaire et fermé.
Fonctionnement avec moteur électrique ou moteur à air selon l’application

Applications des vannes Mucon ADP



VANNE MUCON BD

La vanne à diaphragme BD est une vanne légère spécialement conçue pour un fonctionnement peu fréquent, qui peut être utilisée pour les opérations en ligne et de décharge. Elles sont adaptées pour la manutention des matériaux en vrac avec des densités entre 550 et 600 kg/m³. Cette construction simplifiée offre par conséquent une vanne économique, plus petite et moins lourde.

Construction

Pour les vannes entre 50 mm et 200 mm, les parties du corps sont fabriqués en aluminium avec une poignée en bronze
Pour les vannes de 250mm à 300mm, la vanne est fabriquée en aluminium avec un anneau de commande en zinc aluminium
Les vannes de 50mm et 80mm sont équipées de vis de blocage, toutes les autres tailles ont des déclencheurs en nylon et des éléments de fixation en acier inoxydable 316

Caractéristiques

Double diaphragme pour applications en ligne sans fuite vers l’atmosphère
Adaptée pour des produits plus légers, jusqu’à 600 Kg/m3
Disponible en standard avec vis de blocage sur diamètre 50 et 80 mm offrant la possibilité d’un contrôle infini sur le débit
Doigt de blocage sur les autres diamètres
Diaphragmes adaptés suivant les applications

Applications des vannes à diaphragme Mucon BD

VANNE MUCON E

La vanne à diaphragme E est la plus robuste et la plus résistante de la gamme Mucon. Elle est de construction très robuste et a un entraînement fiable, ce qui convient pour les tâches les plus ardues. La motorisation est soit pneumatique, soit électrique.

Construction

Pièces du corps en aluminium, avec une poignée de serrage en bronze
Fixations en acier inoxydable 316L sont montées en standard sur la vanne à diaphragme

Caractéristiques

Double diaphragme pour applications en ligne sans fuite vers l’atmosphère
Construction robuste
Tenue au produits jusqu’à 1600 Kg/m3
Réglage du diaphragme sur place permettant la réduction du temps de maintenance
Conception prévue pour des applications fréquentes
Diaphragmes adaptés suivant les applications

Applications des vannes à diaphragme Mucon E

VANNE MUCON F

La vanne à diaphragme de la série F a été spécialement conçue pour fermer sur des tuyaux de grand diamètre.

Le diaphragme flexible se ferme autour du tuyau créant un joint étanche à la poussière, le même diaphragme peut être utilisé sur plusieurs diamètres de tuyau.

Construction

Les corps internes et externes sont fabriqués à partir d'acier au carbone
Les anneaux de corps interne et externe sont supportés sur des roulements scellés à vie
Plaque de motorisation fabriquée en acier au carbone et capable d'accepter un actionneur pneumatique ou électrique

Caractéristiques

Construction robuste
Conception fiable et approuvée

Applications des vannes à diaphragme Mucon de la série F

VANNE MUCON H

Les vannes à diaphragme de la série H ont été conçues spécifiquement pour les applications de décharge ouverte sur les conteneurs rigides petits et moyens pour vrac. La série H est adaptée pour la manipulation de matériaux en vrac avec des densités allant jusqu'à 900 kg / m³. Cette vanne compacte peu onéreuse a été adaptée sur des milliers de conteneurs (IBC) dans le monde. Son succès auprès des utilisateurs repose principalement sur sa simplicité d’utilisation, sa fiabilité et son excellent système de régulation.

Construction

Les vannes de ø 100mm, 250mm et 300mm sont en fonte d'aluminium avec une finition anodisée
Les vannes de ø 150mm et 200mm sont construites en aluminium moulé à haute pression avec une finition anodisée

Caractéristiques

Diaphragme simple pour fermeture hermétique à la poussière
Construction simple - Adaptée pour matériaux jusqu’à 720 kg /m³
Réglage du diaphragme en place
Commande manuelle
Diaphragmes adaptés suivant les applications
Vannes 150 mm et 200 mm ont des crans supplémentaires en standard, pour régler l’orifice de vanne dans une variété de positions ouvertes
Diamètre nominal de 100mm à 300mm

Applications des vannes à diaphragme Mucon H

VANNE MUCON JS

La vanne à diaphragme JS est spécialement conçue pour le montage sur postes de décharge de Big Bag pour permettre l'évacuation contrôlée de produits de grands conteneurs pour vrac souples (GRVS).

La vanne à diaphragme JS peut également être utilisée pour applications en ligne ou décharge ouverte.

Construction

Corps de vanne en aluminium
Bague de commande en zinc aluminium
Déclencheurs en nylon et les éléments de fixation en acier inoxydable

Caractéristiques

Convient pour les matériaux jusqu’à 1000 Kg/m3
Ouverture / fermeture concentrique pour un écoulement idéal
Crans d’arrêt sur le corps pour un contrôle de débit optimum
Diaphragme simple avec fermeture hermétique à la poussière
La bride supérieure de la vanne est profilée pour améliorer l’écoulement du produit sans l’endommager
Diaphragme souple mais avec une fermeture fiable
Construction robuste
Trous de fixation dans brides supérieures et inférieures, sans frais supplémentaires
Diamètres de 300mm avec levier à main et 380mm avec volant

Applications des vannes à diaphragme Mucon JS

VANNE MUCON K

La vanne à diaphragme K manuelle a été spécialement conçue pour les applications exigeant le plus haut niveau d’hygiène normalement associées aux marchés des produits alimentaires et pharmaceutiques, la vanne K peut être démontée et nettoyée très rapidement sans avoir besoin d'outils.

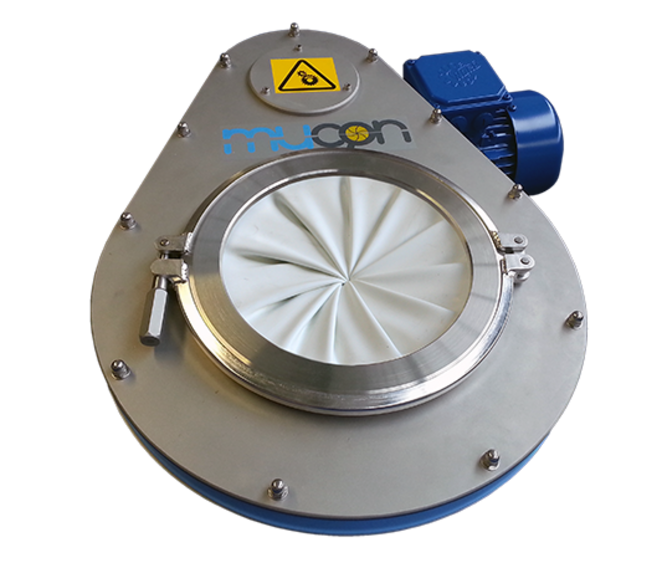

La vanne à diaphragme électrique ou pneumatique K2P a été spécialement conçue pour les applications automatiques et à distance, en complément des versions manuelles. La K2P a été développée pour les applications nécessitant un haut niveau d'hygiène et un très bon superbe contrôle d’écoulement.

La conception a pris en compte les exigences de déconnexion rapide, un nettoyage rapide et une conception hygiénique avec le besoin de fiabilité et de contrôle de l'intégration.

Construction

Corps en Inox 316 en standard
Fixations et attaches en Inox 316 en standard
Vannes de 150mm et 200mm ont une bague de contrôle en acétal blanc et un actionneur pour une usure réduite
Vannes de 250mm ont une bague de serrage, poignée et actionneur en acétal blanc
Diaphragme caoutchouc naturel blanc, EPDM et silicone agréés FDA

Applications des vannes à diaphragme Mucon K

VANNE MUCON PAPILLON

Notre gamme de vannes papillon polyvalentes a été conçu pour fournir une solution économique pour le contrôle de flux. Disponible dans les tailles de 50mm à 1000mm.

Elle convient pour une utilisation avec les matières solides en vrac, les liquides et les boues liquides, elles sont de construction robustes et disponibles dans un certain nombre de montage entre brides, de matériaux et d’options d’actionneur. Ce modèle convient pour le montage entre brides.

Construction

Variété de matériaux pour le corps, disque et doublure, en voici quelques-unes:
Fonte ductile (revêtu Rilsan)
Alliage d'aluminium (jusqu'à 300 mm) (revêtu Rilsan)
Acier Inox
Acier au carbone
Doublure en EPDM, silicone, caoutchouc naturel, etc…

Caractéristiques

Pression de travail standard jusqu'à 16 bar en fonction de la taille de la vanne
Convient pour le montage entre brides PN10 ou PN16, selon la taille de la vanne.
Température limite de -40 °C à +180 °C (selon le type de doublure et revêtement)
Deux trous centraux de 50mm à 200mm de diamètre (sur version légère), avec quatre trous centraux jusqu'à 1000mm en standard pour un alignement correct et une installation rapide
Disponible en certification ATEX 94/9/EC et PED 97/23/EC
D'autres modèles de vannes papillon Mucon sont disponibles: hygiéniques, de dosage, pour solides et liquides agressifs et corrosifs.

Applications des vannes papillon Mucon

VANNES GUILLOTINE MUCON

Vanne SV manuelle

La vanne guillotine Mucon SV manuelle constitue la solution idéale pour isoler et décharger les conteneurs intermédiaires ou autres unités de stockage ne nécessitant pas de connexion.

Notre vanne guillotine Mucon, simple mais fonctionnelle est fabriquée selon nos normes élevées et disponibles sur stock.

Construction

Corps en fonte d'aluminium
Pelle en acier inox AISI 304
Dimensions : 150mm, 200mm & 300mm

Vanne SD-P pneumatique

La vanne guillotine pneumatique SD-P fournit la dernière technologie dans la vanne guillotine pour les poudres et les solides en vrac. Sa conception robuste mais simple, bénéficie d'une demande de brevet avec plus de 53 revendications innovantes; faisant de Mucon une des vannes les plus avancées de ce type sur le marché aujourd'hui.

Construction

Pelle coulissante en acier inox
Corps en alliage de fonte d'aluminium avec chemises de forage en acier inoxydable
Protections en alliage d'aluminium
Joints d’étanchéité en PTFE tressé
Joints de plaques en Ertalyte ® PET-P plastique. Un polymère de haute qualité avec une excellente stabilité de température et résistance à l'usure (approuvé par la FDA pour le contact alimentaire)

Dimensions : 150mm, 200mm & 250mm

Vanne SD-H avec un volant

Le même modèle est disponible avec un volant

Vanne DSV à double bride

L'idéal pour les applications de déchargement en ligne ou ouvertes, la vanne guillotine Mucon DSV manuelle fournit un moyen simple et efficace de contrôle et d'isolation du flux de poudres, granulés et pellets. Elle peut s’installer entre tubes, conduits et sorties de trémie avec un système de cadenas.

Construction

Corps en fonte d'aluminium
Pelle en acier inoxydable AISI 304
Dimensions : 150mm, 200mm et 250mm (et bientôt 300mm)

Vanne à disque MUCON, obturateur à disque

L’obturateur à disque Mucon est une vanne à disque d'isolation basculant et pivotant pour les applications impliquant des températures et pressions spéciales. Contrairement à de nombreuses vannes à guillotine conventionnelles, l’obturateur à disque ne se bloque pas et ne fuit pas en raison de son siège incliné et de son disque flottant. Cinq diamètres intérieurs sont disponibles avec trois matériaux principaux. Il existe aussi des obturateurs à disque à maintenance rapide commandés par levier.

Un bras pivotant radialement soutient un disque à flottement libre. Ce bras permet au disque de pivoter dans un arc de cercle vers un siège à face inclinée. Grâce à cette face inclinée, le disque n'entre en contact qu'au dernier moment, provoquant ainsi un calage en douceur.

Construction

Alliage d'aluminium
Fonte
Acier inox (inox pas disponible en 300mm)

Caractéristiques

Pas de fuite vers l’atmosphère
Pas de grippage
Peut couper une colonne statique sur de nombreux produits
Tenue à la pression et dépression
Possibilité d’utilisation avec des températures élevées
Diamètre de sortie plus grand que le diamètre d’entrée, évitant la rétention pendant le passage du produit
Siège du disque protégé
Orifices de purge et de nettoyage au niveau de la chambre du disque

Diamètres de 100 mm à 300 mm

Applications

Aide à l’écoulement Mucon, pour la désagglomération des silos

L’aide à la décharge Mucon PromoFlow est la solution idéale pour faciliter la décharge de produits à partir de trémies, silos et IBC. Les grilles montées à l'intérieur, conçus à façon, transmettent directement les vibrations dans le produit, empêchant ainsi la formation de "voutes", les "trous de rat" ou la ségrégation pendant la décharge. Les aides à la décharge de matériau Promoflow sont disponibles en acier au carbone ou en acier inoxydable, et leurs dimensions peuvent être adaptées aux charges moyennes ou importantes.

Caractéristiques

Installation sur une trémie ou un silo existant
Installation rapide et facile
Faible consommation d'énergie et d'air
Peu de vibrations transférées au silo, ceci évite le compactage plus haut dans l'enceinte, problème que l'on rencontre souvent avec les autres types de produits
Evite les facteurs de fatigue du matériau souvent associés aux autres types d'aides à la décharge
Fonctionnement silencieux
Toute son énergie disponible sera transmise au produit et non pas aux parois de la trémie

Applications des Promo-Flow Mucon
